電能質量的好壞直接影響到生產及生活的正常秩序，過載/三相不平衡/諧波會使電網電能質量下降，嚴重時會造成設備損壞和電網事故。使用紅外熱像儀檢測，具有不停電、遠距離、安全可靠、準確高效等常規測試所不具備的優點。

什么是過載、三相不平衡和諧波？它們有什么危害？

    過載就是負荷過大，超過了設備本身的額定負載，產生的現象是電流過大，用電設備發熱，線路長期過載會降低線路絕緣水平，甚至燒毀設備或線路；

    三相不平衡：是指在電力系統中三相電流（或電壓）幅值不一致，且幅值差超過規定范圍。變壓器內產生環流(及過熱),并可使電動機的效率降低。

    電力系統中有非線性（時變或時不變）負載時，即使電源都以工頻50HZ供電，當工頻電壓或電流作用于非線性負載時，就會產生不同于工頻的其它頻率的正弦電壓或電流，這些不同于工頻頻率的正弦電壓或電流，用傅氏級數展開，就是人們稱的電力諧波。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會產生嚴重干擾。

過載、三相不平衡和諧波為什么會造成過熱?

　  高壓電氣設備在正常運行情況下，將有部分電能以不同的損耗形式轉化為熱能，從而使設備溫度升高。這些電能的損耗主要包括以下幾種：

1 電阻損耗P=I2R，發熱功率與電流平方成正比，這種發熱稱為電流效應引起的發熱；

2 介質損耗P=U2ωCtan δ，發熱功率主要取決于電壓，這種發熱稱為電壓效應引起的發熱；

3 鐵損是因鐵心的磁滯、渦流現象而產生的電能損耗，這種發熱稱為電磁效應引起的發熱。

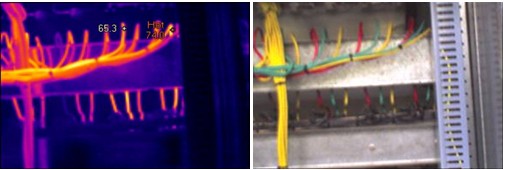

    過載/三相不平衡/諧波會引起過電流或過電壓，而過載、諧波甚至?xí)鹱儔浩麒F心的渦流，從而使設備局部過熱，熱像儀可以捕捉設備過熱處并直觀顯示出來。

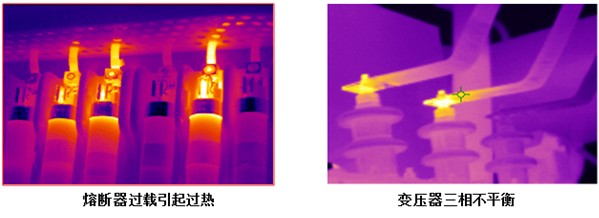

紅外熱像儀的應用采用紅外成像技術可開展以下電力設備狀態檢測與故障診斷工作。

  a)保險絲盒    b)電纜連接    c)繼電器/開關    d)絕緣器    e)電容器

  f)斷路器   g)變壓器      h)電動機         i)電池      j)三相電力設備

現場可能會遇到哪些問題？

1 如果沒有加載運行或者負荷很低，則會使設備故障發熱不明顯，即使存在較嚴重的故障，也不可能以特征性熱異常的形式暴露出來。只有當設備在額定電壓下運行，而且負荷越大時，發熱及溫升才越嚴重，故障點的特征性熱異常也暴  露得越明顯。因此在進行紅外檢測時，為了能夠取得可靠的檢測效果，要盡量保證設備在額定電壓和滿負荷下運行，即使不能做到連續滿負荷運行，也應編制一個運行方案，以便在檢測前和檢測過程中，能讓設備滿負荷運行一段時間(如4～6h)，使設備故障部位有足夠的發熱時間，并保證其表面達到穩定溫升。

2 設備內部故障出現在電氣設備的內部，因此反映的設備外表的溫升很小，通常只有不到1℃。檢測這種故障對熱像儀的靈敏度要求較高。

如何才能拍攝清晰的熱像圖？

    電氣設備通常處于環境溫度下，要得到一幅清晰的紅外熱圖，我們建議：

1 應用于溫差小的場合時，盡量選擇熱靈敏度較高的紅外熱像儀。

2 對戶外電氣設備的現場紅外檢測，盡可能選擇在陰天或者在日落左右傍晚無光照時間進行。

3 對于高反射的設備表面，應該采取適當措施來減少對太陽輻射及周?chē)邷匚矬w輻射的影響。或者改變檢測角度，找到能避開反射的最佳角度進行檢測。

4 先使用自動模式測量設備的溫度范圍；然后手動設置水平及跨度，將溫度范圍設置在最小，并包含有先前測量的溫度范圍（各款儀器最小溫度范圍不同）。

5 對于開關柜等需要測試內部故障的電氣設備，可用氟化鈣等特殊材料制作的紅外窗口代替一般的有機玻璃窗口，從而得到更準確的溫度數據。
